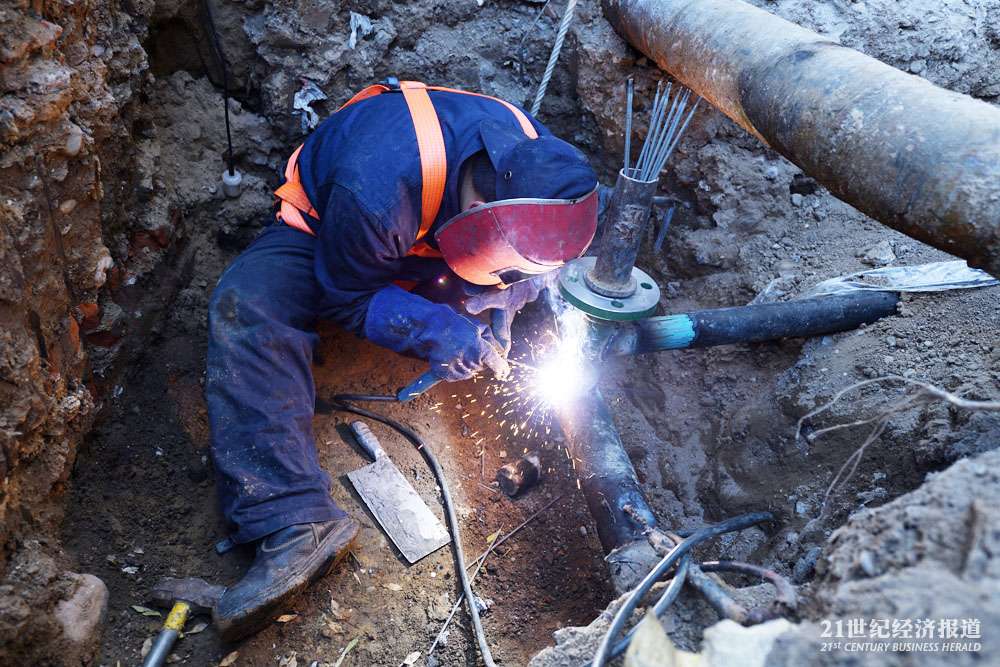

(21世纪经济报道摄影记者 陈逸航北京报道)北京规模庞大、纷繁复杂的燃气管网与多达六级的压力级制,正推动着它成为全球高精度、全空间卫星导航定位应用的先行者。而这一切,也仰仗于中国独立自主研发的北斗卫星导航系统。图为:技术人员正在进行接线作业。据统计,今年“煤改气”任务量大幅增加,管线长,走向复杂,焊缝接口多——这些关键位置都需明确定位和记录。
北斗管网增强现实”技术。一台能带来视觉沉浸感的头戴式显示器和一台配备跟踪系统的北斗精准定位终端。“最终,我们的员工将能通过AR眼镜看到地下的燃气管线”。北京燃气总经理支晓晔说,这项创新应用申请国际专利,但要将其高达两万多元的造价降下来仍需进一步的努力。
测绘人员正在利用北斗高精度定位导航系统一体化接收机(RTK)和北斗三防手机,对施工过程中的关键点信息进行采集。在现场作业完成后,焊缝的管径、管材以及位置信息、位置坐标,以及相关的施工现场照片会被保存,便于后期在巡检工作中进行使用。当天采集数据、当天即可上载和共享。
35岁的徐浩(前)和25岁的李涵正在进行防腐探测作业。将北斗精准定位设备与防腐层检测仪等检测手段相融合,精准记录和上传每次防腐层检测结果,即时评估检测点防腐层质量状况。同时后台管理系统可对检测结果进行历史数据查询、同比、环比等统计分析,为防腐层风险预测提供数据支撑。

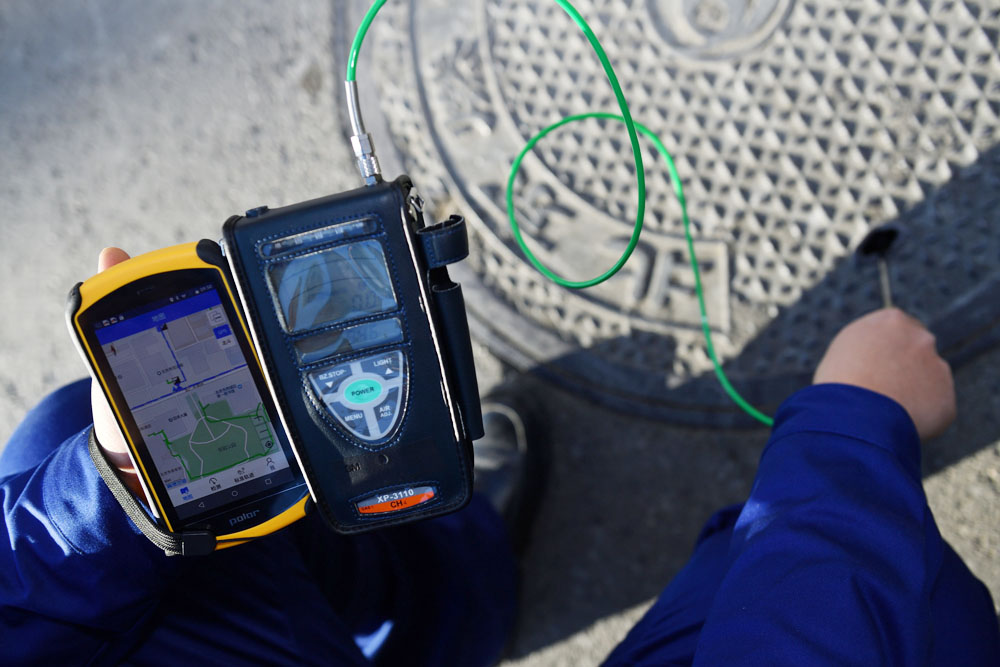

泄漏检测人员使用XP-3110可燃气体检测仪(右)和北斗精准定位终端进行作业。两者结合,可将测点燃气浓度与位置信息自动显示并实时采集,从而精准定位疑似泄漏点。在既有管网GIS信息基础上,可对泄漏闸井附近的风险点进行精准筛选,寻找到泄漏源。

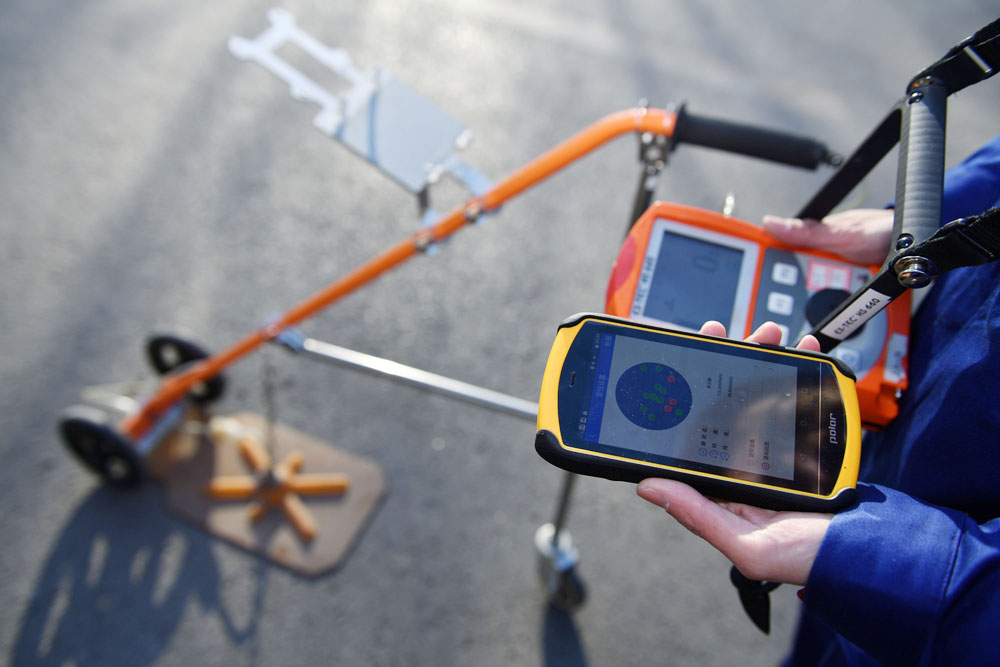

泄漏检测人员利用北斗精准定位设备、EX-TEC HS600燃气管网综合检测仪和泵吸小推车开展作业。通过系统集成的方式,实现泄漏检测数据和精准位置数据的结构化融合,并自动上传到后台系统中,为后续的分析和利用打下基础。
穿梭于街道中的Picarro燃气泄漏检测车。搭载着全球检测精度最高的气体分析仪,可实时分析甲乙烷含量,快速区分甲烷源。并结合北斗精准位置服务,将检测结果实时上报至燃气企业运营平台,保证数据安全的同时提高检测效率。

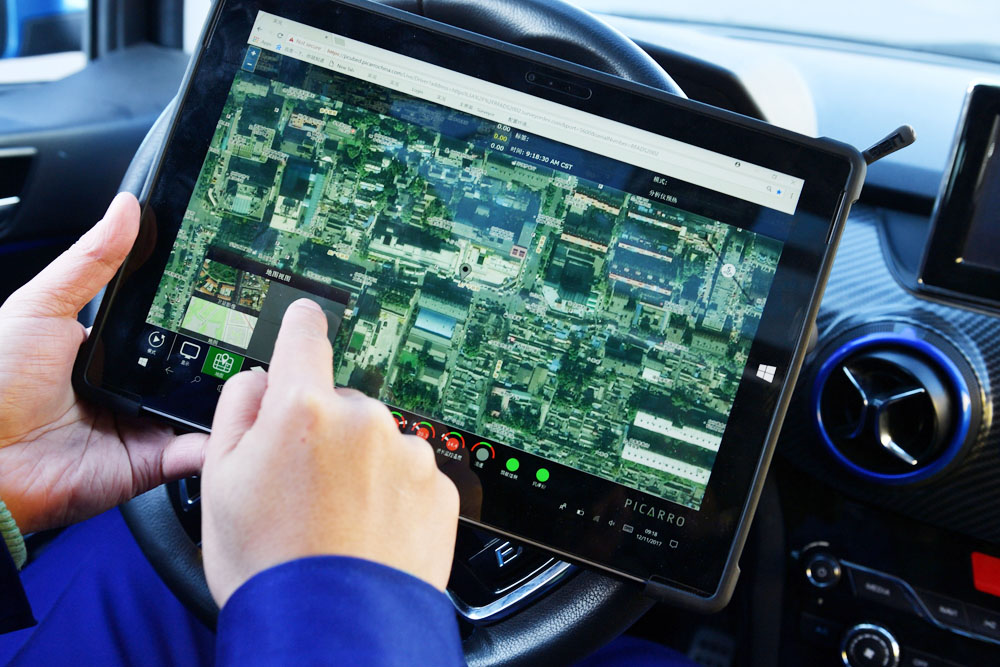

泄漏检测人员操作着一台共享着Picarro气体分析仪数据的平板电脑,画面显示了其所在三维地图位置。在城市道路网络的稠密化和向外扩张中,燃气管线随之变得纷繁复杂。
30岁的管网运行人员马志凯正使用北斗三防手机对管线进行巡检。精准记录巡检轨迹,并计算巡线到位率。“过去依靠老职工的经验和技艺,对燃气管道进行相对准确的定位,他们被称为活地图。但老职工的经验,有时候会因为城市环境的快速变化而出现大的误差。而且当经验非常熟练,管线记得很清楚之后,就快到退休年龄了。”北京市燃气集团有限公司副总经理高顺利说。
调度指挥大厅里的北京市燃气集团有限公司副总经理高顺利。“在北京,第一是供气规模大,第二是保障要求高,第三是环网距离长,压力机制复杂。这导致了我们对北斗应用来意愿非常的强烈。”他说。如今,结合地面的精准服务站,北斗卫星定位设备的精度已达10厘米左右,较从前GPS的10米左右(民间级别)大幅提升。后者在分秒必争的泄漏抢险中容易发生漂移,非常不利。高顺利说,北京燃气集团已着手推进北斗精准服务的行业标准化工作,并将其推动其他市政行业。
目前国内最大、最先进的城市燃气管网运行调度指挥平台,承担着北京市燃气管网的运行监控、调度指挥和应急指挥等工作。平均每班只需3名调度人员,24小时值班。“我们的泄漏自查率提高到90%至95%,原来是60%-70%。”高顺利说,自主发现可以避免次生灾害的发生,工作流程也由抢险变成维护。“另外,运用北斗之后,我们还能快速的确定管线和漏点所在位置,进行开挖,把抢险时间缩减到最短。”

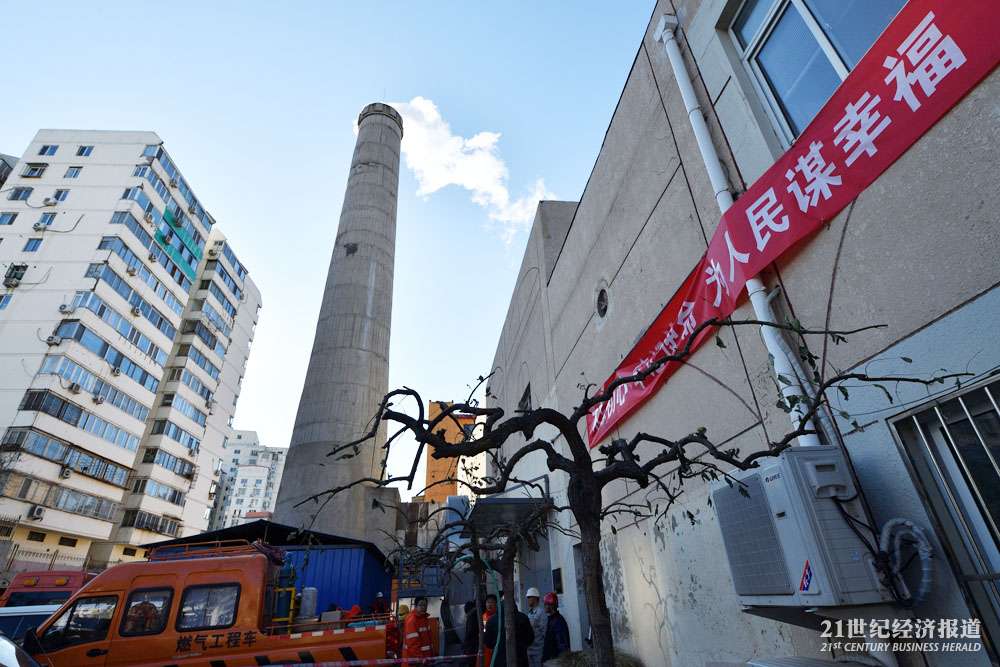

北京市热力集团有限责任公司海淀分公司。据该集团官微消息,本采暖季北京市供热面积将达到8.4亿平方米,创历史新高,天然气供热占比将超97%。北京燃气集团目前的用户数达600万户,管线长度约2.3万公里,天然气年供应量超过150亿立方米——仅次于莫斯科,位居世界第二位。
“北斗系统的重中之重在于应用”。 中科院院士、北斗导航卫星等第二代应用卫星总工程师孙家栋今年2月在考察北京燃气集团时感叹。他表示,中国北斗在北京燃气的创新应用不断突破,为开创北斗“天上好用、地上用好”新格局作出了贡献。2017年11月5日,中国两颗新一代北斗三号卫星升空,将导航区域扩至全球,以此抗衡GPS并减轻对海外系统的依赖。
